Od modelu k podkladům pro výrobu.

Výchozí karta propojuje počet dílců, stav modelu, aktuálnost posouzení a připravenost CNC údajů. U nálezu lze přejít přímo k prvnímu dotčenému prvku.

WoodSketch → Projekt → Přehled projektu

1. Otevřete kartu Projekt a obnovte přehled.
2. Projděte zvlášť údaje modelu, posledního posouzení a CNC.
3. U konkrétního nálezu zvolte „Ukázat první“.
4. Upravte prvek příslušným editorem a znovu obnovte přehled.

Přínos: Méně hledání mezi okny. Z přehledu se dostanete rovnou k místu, které vyžaduje úpravu.

Rozsah: Přehled čte celý model, ale poslední posouzení se může týkat jen zvoleného rozsahu. Stav přehledu není automatickým posouzením celé stavby.

Název, kód projektu a výchozí třída provozu se ukládají s modelem. Třídu lze přepsat na sestavě nebo prvku a před hromadným použitím zobrazit dopad změny.

Projekt → Nastavení projektu a sestav

1. Zadejte název a kód projektu.
2. Vyberte projektové výchozí hodnoty nebo vybrané sestavy / prvky a nastavte třídu provozu.
3. Stiskněte „Zobrazit dopad změny“ a zkontrolujte dotčené výskyty, změněné hodnoty i zdroje.
4. Zvolte „Použít zobrazenou změnu“. Chcete-li obnovit dědění, zvolte přebírání z nadřazené úrovně.

Přínos: Společné zadání nastavíte jednou; individuální zadání prvků zůstává zachované.

Rozsah: Nové společné nastavení zatím neobsahuje klimatické oblasti, všechny skladby ani firemní šablony. Změna výpočtového zadání vyžaduje nové posouzení.

Prvek nebo sestava ukáže společné, rozdílné a nevyplněné atributy. U třídy provozu je uveden její původ; u sdílených definic upozornění na širší dopad změn.

Projekt → Inspektor výběru

1. Vyberte jeden dřevěný prvek nebo celou sestavu.
2. Projděte materiál, jakost, rozměry, podlaží, skupinu stěny a třídu provozu.
3. U více prvků sledujte „Různé hodnoty“ a počty nevyplněných položek.
4. Otevřete Atributy prvku, Zadání posouzení, Vazby nebo Detail posouzení podle požadované úpravy.

Přínos: Před úpravou poznáte, co skutečně vybíráte a zda mají prvky stejné zadání.

Rozsah: Rozměry v inspektoru jsou uložené atributy. Inspektor sám nic nepřepočítává ani nepřepisuje. Částečné pokrytí výsledky není posouzením celého výběru.

Změna geometrie, průřezu, materiálu, podpor nebo zadání se promítne do stavu posouzení. Návazné akce nepřebírají neaktuální výsledky.

Posouzení → stav aktuálnosti; navazující protokoly a výstupy

1. Spusťte posouzení ve zvoleném rozsahu.
2. Pokud upravíte konstrukci nebo výpočtové zadání, sledujte upozornění na neaktuální výsledek.
3. Zkontrolujte rozsah, který chcete posoudit, a zopakujte výpočet.
4. Teprve z nového výsledku vytvořte protokol a navazující výstupy.

Přínos: Protokol a nové výstupy nemají nepozorovaně vycházet z dřívějšího stavu konstrukce.

Rozsah: Staré nakreslené výstupy nemusí samy zmizet. Změna jejich vzhledu nepotvrzuje aktuálnost. Konzervativní kontrola může reagovat i na změnu jiné části modelu či editačního kontextu.

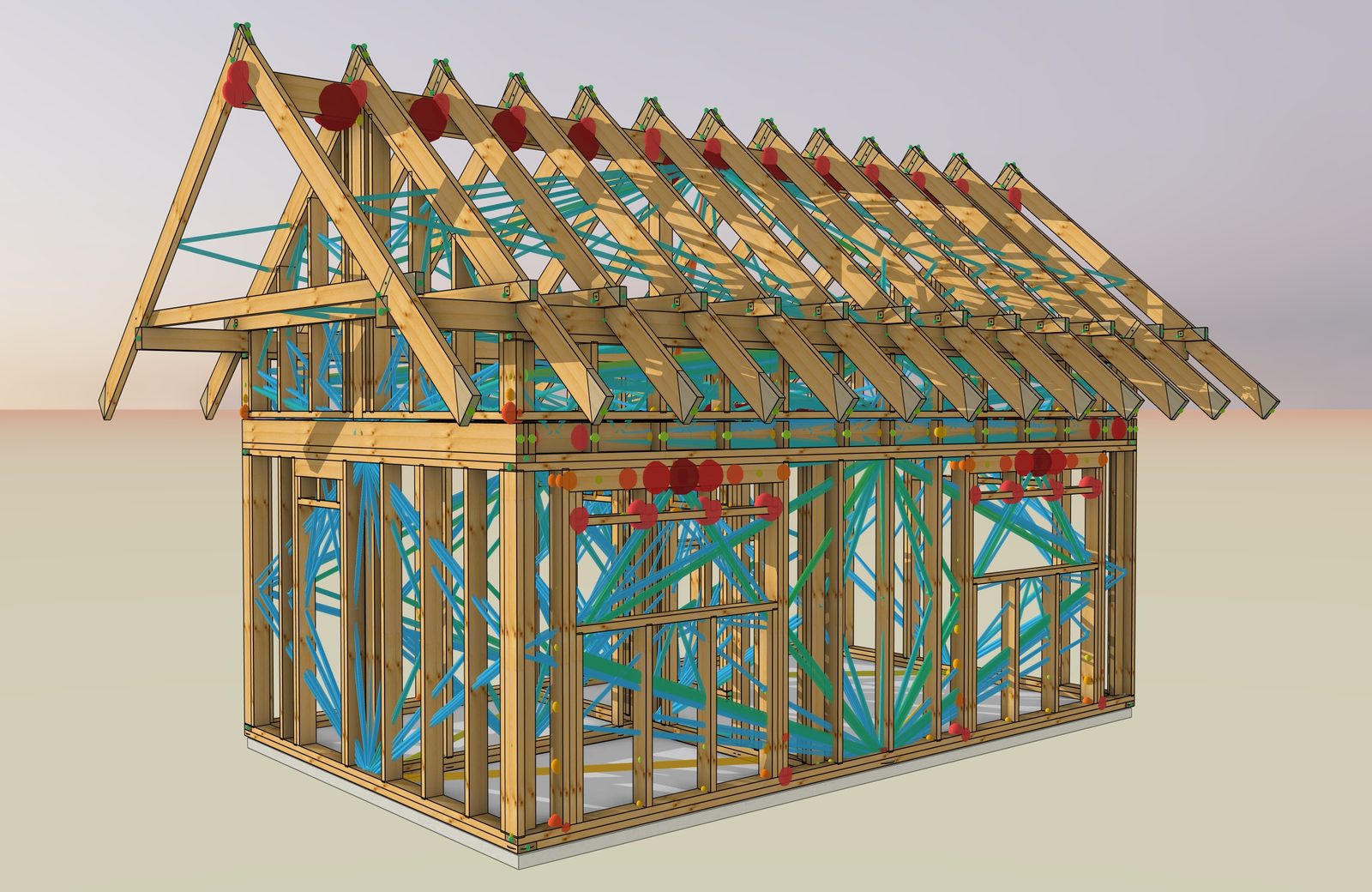

Výsledek ukazuje režim a příspěvky v těle prvku, podporách a spojích. Doplněny jsou uložené vstupy, jejich původ a způsob převzetí zatížení.

Projekt → Inspektor výběru → aktuální výsledek jednoho prvku

1. Posuďte zvolený rozsah a vyberte jeden prvek.
2. V inspektoru otevřete vysvětlení celkového využití.
3. Porovnejte příspěvky po filtrování zvoleným režimem.
4. Rozbalte použité vstupy, převzetí zatížení a poznámky. Případnou změnu proveďte v příslušném zadání a znovu posuďte.

Přínos: Poznáte, co určilo zobrazené maximum a které vstupy má smysl zkontrolovat.

Rozsah: Nulový příspěvek sám neprokazuje provedení kontroly. Nejde o úplný rozpis všech rovnic. Starší výsledky bez rozkladu vyžadují nový běh.

Uvedené nástroje přebírají materiálové hodnoty ze společného zdroje. Materiálový profil je dohledatelný ve výstupech; poškozená databáze se tiše nenahradí jinou tabulkou.

Hlavní posouzení, samostatný nosník, sloup a konečný průhyb

1. Zvolte materiál a spusťte příslušný nástroj.
2. Ve výsledku nebo protokolu zkontrolujte použitý materiálový profil.
3. Při porovnávání starších samostatných výpočtů zohledněte sjednocení historických hodnot.
4. Pro normové ověření pracujte s odpovídajícím podkladem; samotné sjednocení databáze ho nepotvrzuje.

Přínos: Stejná materiálová třída nevychází v těchto nástrojích z různých historických tabulek.

Rozsah: Další rozvoj bodu 12 je odložený. Ověření vydání norem a národní přílohy zůstává otevřené.

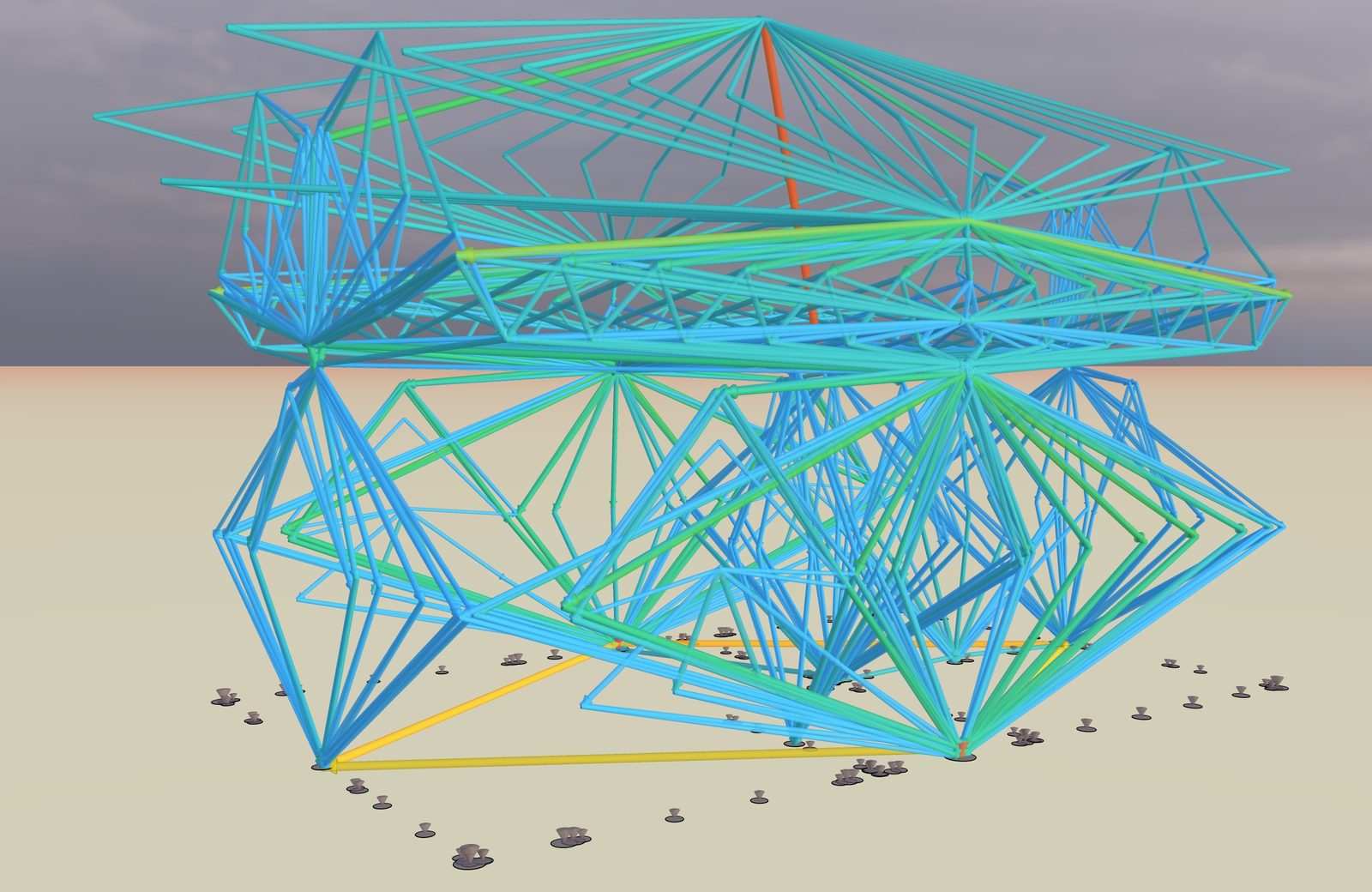

Explicitní cesta jednoho směrového případu spojuje sběrné prvky, diafragma, ztužení a koncové kotvy. Zadané podíly rozdělují přenášené síly mezi větve.

Projekt → Cesta sil, spoje a předání

1. Pojmenujte případ a směr; přidejte konkrétní výskyty prvků s jejich rolemi.
2. Zadejte přidané síly v kN a podle potřeby návrhové únosnosti s podkladem.
3. Propojte prvky. Součet výstupních podílů každého nekoncového uzlu musí být 100 %.
4. Uložte zadání, potvrďte aktuální geometrii a projděte vyčíslené síly i otevřené kontroly.

Přínos: Přerušenou cestu, chybný součet podílů nebo chybějící podklad únosnosti najdete ve společném přehledu.

Rozsah: Jde o jeden zadaný skalární případ ve společném směru. Není to generátor větru ani globální tuhostní či stabilitní výpočet. Prázdná únosnost znamená neposouzeno.

Obráběcí objekt má společný záznam parametrů, identity, pracovní plochy a páru. Přehled ho spojí s konkrétním výskytem dílce a dostupnou kontrolou.

Projekt → Cesta sil, spoje a předání → Společný přehled spojů

1. Vytvořte nebo upravte spoj dosavadním generátorem či editorem.
2. Spusťte aktuální posouzení prvků.
3. V přehledu spojů porovnejte dílec, ID páru, typ, pracovní plochu a dostupné využití.
4. Neúplný pár nebo chybějící kontrolu ověřte ve stávajících nástrojích pro spoje a vazby.

Přínos: Geometrii, výrobní parametry a výsledek kontroly můžete porovnat u stejného objektu.

Rozsah: „not_assessed“ není vyhovující výsledek. Přehled nepřidává nové posouzení únosnosti celého tesařského spoje a nenahrazuje kontrolu jeho geometrického osazení.

Stávající kontrola ověřuje aktuální atributy, rozměry, rám, pracovní plochy a známé konflikty či ztrátové převody. Exportní protokol doplňuje manifest.

Projekt → CNC přehled; klasický i AI CNC export

1. Obnovte projektový přehled a zkontrolujte CNC nálezy.
2. Zvolte odpovídající dostupný exportní profil.
3. Opravte blokující problémy a spusťte export.
4. Projděte BVX, soupis, protokol a manifest jednoho exportu.

Přínos: Známá ztráta operace se nemá změnit v úspěšně vypadající export.

Rozsah: Dodané profily jsou obecné exportní profily, ne potvrzení konkrétního stroje. Další strojové kontroly a stabilní revize podle bodu 10 zůstávají odložené.

Dílce, spoje a cesty sil se uloží ze stejného aktuálního načtení modelu do jedné nové složky. Součástí je tisknutelný montážní soupis.

Projekt → Cesta sil, spoje a předání → Uložit výrobně-montážní balíček

1. Uložte rozpracované zadání a obnovte přehled.
2. Rozhodněte, zda připojit BVX přes stávající exportní kontrolu.
3. Zvolte cílovou složku a uložte balíček.
4. Otevřete assembly.html a porovnejte dílce, spoje, síly i uvedené otevřené kontroly.

Přínos: Výstupy lze porovnávat podle stejných výskytů a čísel dílců; starší soubory se nemísí s novým předáním.

Rozsah: Řazení podle podlaží a sestav není navrženým postupem montáže ani dočasného ztužení. Dokumentační balíček lze uložit i s otevřenými kontrolami; ty v něm zůstávají uvedené.

Stěny doplňují úzké barevné pásy jednotlivých sloupků. Stropy oddělují základní plochu od překryvů a mezer. Popisky, krytí a kontrolní vrstvy lze upravit samostatně.

Posouzení → vytvoření stěn / stropů → Upravit zobrazení a zkontrolovat plochy

1. Z aktuálního posouzení vytvořte výstup stěn nebo stropů.
2. Otevřete editor zobrazení z Projektu nebo Posouzení.
3. Nastavte krytí, popisky, zatěžovací pásy a kontrolní plochy.
4. Načtěte kontrolní přehled, rozbalte konkrétní plochu a případně vyberte zdrojové prvky.

Přínos: Celková plocha už nezakrývá rozdíly mezi sloupky a kontrolní vrstvu si zobrazíte podle potřeby.

Rozsah: Plocha stěny je uvažovaná obálka, ne nový model otvorů. Mezery stropu vyžadují ověření otvorů a hranic. Výběr zdrojů pracuje v jednom společném editačním kontextu. Střešní roviny se neměnily.

Velikost, hustotu a jednotnou velikost / velikost podle využití lze změnit bez nového posouzení. Nové skupiny si potřebné vzorky uchovávají v modelu.

Projekt nebo Posouzení → Upravit zobrazení a zkontrolovat plochy

1. Vyberte hlavní skupinu výstupu; bez výběru se upraví všechny aktivní podporované výstupy.
2. Nastavte velikost 0,5–3×, hustotu 0,4–8× a způsob velikosti.
3. Zvolte „Použít vzhled bez nového posouzení“. Změnu lze vrátit přes Undo.
4. U nové skupiny můžete SKP uložit, znovu otevřít a vzhled opět upravit.

Přínos: Podobu zobrazení přizpůsobíte kontrole, prezentaci i husté konstrukci bez opakování výpočtu.

Rozsah: Starší skupiny bez uložených hustých vzorků podporují pouze změnu velikosti. Vyšší hustota nezvyšuje přesnost statického výpočtu a úprava vzhledu nepotvrzuje aktuálnost výsledků. Zmrazené varianty zůstávají zachované.
